| Herkunftsort: | China |
| Markenname: | HongCe |
| Zertifizierung: | Calibration certificate(cost additional) |
| Modellnummer: | VP-20KVA |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Sperrholz |
| Lieferzeit: | 20 Tage |
| Zahlungsbedingungen: | L / C, T / T |
| Versorgungsmaterial-Fähigkeit: | Satz 30 pro Monat |
| Ausgabeleistung: | 20KVA | Wellenform: | SINEWAWE |
|---|---|---|---|
| MAXIMALER STROM DES HOHEN GANGS: | 55.6A | MAXIMALER STROM DES ERSTEN GANGS: | 27.8A |
| Spannung: | 380V±15% | Phasen-Zahl: | Drei-Phasen |
| Markieren: | Iec-Prüfvorrichtung,Laborversuch-Ausrüstung |
||

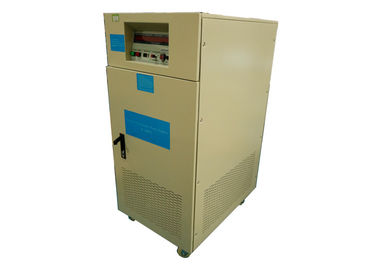

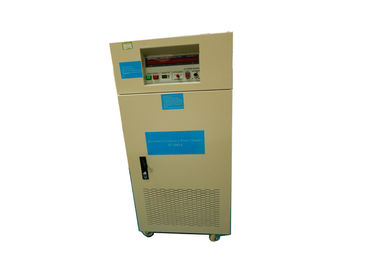

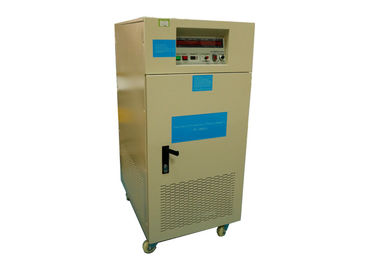

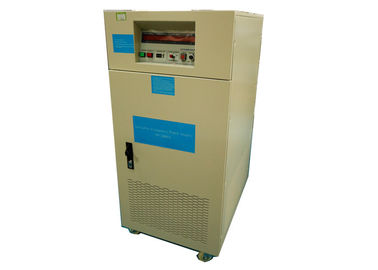

Variable Frequenz-Audiovideotestgerät-Klimaerwägungs-Ausgabeleistung 20KVA
Produktinformation:
Dieses Produkt ist auf den verschiedenen Gebieten weit verbreitet und liefert das Stromnetz der Kundenlösungen von den Energieklimaerwägungen, Optimierung der Lastszusammenstellung, die zusammenpassende Auswahl der Energie, entworfen, um den Bedarf der Herstellung zu passen, mager und leistungsfähige, fristgerechte Wartung und zu vervollkommnen, kann den Bedarf von Kunden vollständig erfüllen.
Technische Parameter:
| Einzelteil | Parameter | |
| Ausgabeleistung | 20KVA | |
| Wechselstrom-Input | ||
| Phasenzahl | Dreiphasig | |
| Wellenform | SINEWAWE | |
| Spannung | 380V±15% | |
| Frequenzschwankungsstrecke | 50HZ oder 60HZ±15% | |
| Energiefaktor | ﹥0.9 | |
| DC-Input | ||
| Phasenzahl | Dreiphasig | |
| Wellenform | SINEWAWE | |
| Spannung des ersten Gangs | 0-260V ununterbrochen justierbar | |
| Spannung des hohen Gangs | 0-520V ununterbrochen justierbar | |
| Frequenz | 60HZ, 50HZ, 40-499.9HZ ununterbrochen justierbar | |
| Frequenzstabilität | ≤0.01% | |
| Maximaler Strom des hohen Gangs (a) | 55.6A | |
| Maximaler Strom des ersten Gangs (a) | 27.8A | |
| Ganze Maschinenleistung | ||
| Energieregelungsrate | ﹤1% | |
| Lastsregelungsrate | ﹤1% | |
| Verzerrung | ﹤2% | |
| Leistungsfähigkeit | ﹥90% | |
| Antwortzeit | ≤2ms | |
| Scheitelfaktor | 3:1 | |
| Anzeige | ||
| Anzeigenschnittstelle | Digital LED-Anzeige | |
| Spannung ‚ | 4 Stellen, Digital-Spannungsmesser, Entschließung 0.1V | |
| Gegenwärtig | 4 Stellen, digitaler Amperemeter, Entschließung 0.1A | |
| Energie | 4 Stelle, digitaler Wattmeter | |
| Frequenz | Zahl mit 4 Stellen, digitales Frequenzmesser | |
Der Auftrag der Erklärung ist von links nach rechts, von oben bis unten und wird Schritt für Schritt beschrieben:
1. Ausgangsfrequenzanzeichentabelle: Die Digitalanzeige zeigt die Ausgangsfrequenz zu einer Dezimalstelle.
2. Ausgangsspannungsanzeichentabelle: Die Digitalanzeige zeigt den Ausgangsspannungswert.
3. Stromindikationstabelle der Last: Die Digitalanzeige zeigt den Ausgangsstromwert.
4. Lastswatt-Indikatortabelle: Digitalanzeigenspitzenleistungswert.
5. Netzschalterknopf: Der Schalterstartknopf.
6. Macht-auf Rücksetzschalter: Die Inverterreisen passend zu überbelasten oder offener Stromkreis. Wenn die Warnung klingt, drücken Sie diesen Knopf, um neu zu starten.
7. Frequenz-Dip-Schalter: Festfrequenz-programmierbare (Skala) Einstellung 40.0-499.9HZ.
8. Ausgangsspannungsschalter: zweiter Gang 0-150V oder 0-300V.
9. Standardspannungsertrag-Zutatknopf: die Zehn-Drehung, die Schalter, einstellt den kann eingestellt werden, um die Standardspannung zu erhalten, brauchen Sie.
10. Dreiphasenausgangsstrom-Anzeigenschalter: kann den Ausgangsstromwert jeder Phase anzeigen. (Nur für Dreiphasenertragmodelle).
11. Geben Sie Universalsockel aus: laden Sie unter 10A. (Nur für einphasige Inverter 500W~5KVA)
12. ENERGIE: Betriebsschalter.
13. O/P: Ertraglastsschalter.
14. Geben Sie den Verteiler ein.
15. Geben Sie Verteiler aus.
Operations-Anweisungen
1. Anschnitt der Netzschalter zur Ruhestellung.
2. Überprüfen Sie bitte den Integritätsschalter der Ausrüstung vor Gebrauch, und drehen Sie die Knopfanzeige von verschiedenen Funktionen, um zu garantieren, dass es keine Lockerheit gibt.
3. Überprüfen Sie ob die Eingangsleistung ist innerhalb der Spezifikationen und dann den Betriebsschalter zur Arbeitsstellung schalten Sie.
4. Stellen Sie die Ausgangsfrequenz ein. Die angezeigte Frequenz auf der Skala ist die Ausgangsfrequenz. Wenn Sie die Hundertstellenfrequenz einstellen, müssen Sie den OFF-/RESETknopf zuerst bedrängen.
5. Drücken Sie den Anfangsschalter: Stellen Sie bitte den Ausgabeschalter ab, bevor Sie diesen Schalter drücken.
6. Justieren Sie die Ausgangsspannung: Schneiden Sie den Ausgangsspannungsschalter in die gewünschte Gangposition.
(a), Lo-Vgang 0-150V PS: Benutzen Sie diese Datei unter 150V.
(b), hallo-v Gangposition 0-300V PS: Benutzen Sie diese Datei für 150V oder mehr.
7. Schließen Sie die Lastseingabezeile an und schalten Sie den Ausgabeschalter ein, um die Standardstromversorgung für den Wert zu erhalten, der auf jeder Funktionsanzeige angezeigt wird.
8. Die Maschine wird überbelastet oder kurzgeschlossen. Als Überlastung oder Kurzschluss, die Schutzschaltung sofort die Spitzenleistung und die Summerwarnungen abschnitten. Stellen Sie bitte die Last zuerst ab, dann drücken Sie den Rücksetzschalter (OFF/RESET) um die Warnung zu stoppen. Drücken Sie dann den Anfangsschalter, um Stromversorgung zu beginnen. Überprüfen Sie die Lastszustand, bestätigen Sie, dass es keine Abweichung gibt, und drehen Sie dann den Lastsschalter zurück an.
9. Drücken Sie OFF-RESET während der Operation, um die Ausgangsspannung abzuschneiden.
| Anormale Zustand | Lösung |
| Kann nicht aufladen | 1. ob es einen Stromausfall oder nicht gibt |
| Schneiden Sie „NFB zu“ 0N | |
| 3. Überprüfen Sie das Netzanschlusskabel, Stecker, Sockel | |
| 4. Überprüfen Sie die Sicherung | |
| Die Ausgangsfrequenz wird normalerweise angezeigt. Aber der Voltmeter und der Amperemeter zeigen als „0" an | 1. Drehen Sie den Netzschalter zu WEG |
| 2.Adjust die Ausgangsspannung zum nullschalter | |
| 3. 3. schneiden Sie den Netzschalter zu WEG | |
| Die Ausgangsfrequenz ist normal, aber die Spannung und der Amperemeter werden als „0" und die Warnungstöne angezeigt. | 1. Überprüfen Sie und verringern Sie den Lastsstrom |
| 2. Drücken Sie den Rücksetzschalter | |
| 3. Warten Sie auf die Maschine, um zu beginnen zu verzögern | |
| 4. Wiederinbetriebnahme |
Warnung:
1. Der Inverter hat die verschiedenen Installationsstandards wegen der unterschiedlichen Kapazität. Folgen Sie bitte den Spezifikationen Ihres Inverters.
Wählen Sie die passende Weise zu verdrahten, besonders Lohnaufmerksamkeit zum Drahtdurchmesser muss mit den Regelungen einwilligen.
2. Beachten Sie bitte das Inputende des Inverters, vermeiden Sie, einen Schalter mit anderer Ausrüstung und nah an dem Stadtstromversorgungskopf zu teilen.
3. Bestätigen Sie, dass die Eingangsleistungsspg.versorgungsteilspannung die Inputnennspannung des Inverters trifft.
4. Stellen Sie bitte den Strom, beim Verdrahten, und lassen Sie nicht die Feuerlinie zur Sicherheit laufen.
5. Wählen Sie bitte die Größe des Verdrahtungsdrahtes entsprechend den Regelungen des Elektrikers, vor und beachten Sie das Schraubenfestziehen.
6. Benutzen Sie bitte O-Anschlussbau für den Anschluss.
7. Garantieren Sie bitte, dass der Erdungsdraht des Inverters eingeführt wird.
8. Die Eingangsleistung kann nicht an die Ausgangsleistungsversorgung angeschlossen werden.
9. Die Halbleiterbauelemente auf den internen Kontrollorganen sind gegen statisch Elektrizität und Schaden anfällig. Berühren Sie nicht die Kontrollorgane.
10. Die Betriebsumgebungs- und Verdrahtungsarbeit des Inverters haben eine direkte Auswirkung auf die normale Funktion des Inverters, seiner Nutzungsdauer und sogar der Sicherheit. Deshalb seien Sie sicher, den oben genannten Anforderungen für Installation und Verdrahtung zu folgen.
