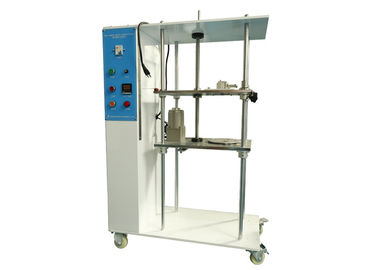

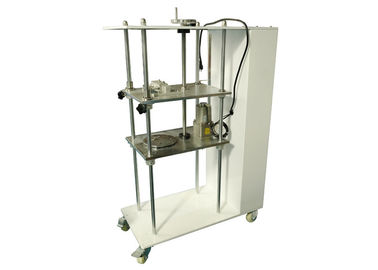

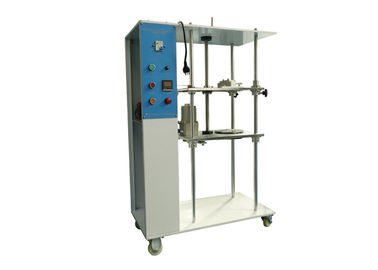

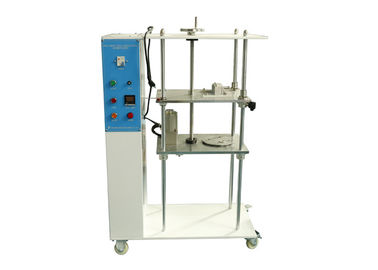

IEC60947-1 2 U/min 500mm Iec-Testgerät

10 U-/min± 2 U/min Iec-Testgerät-Biegungs-Prüfeinrichtung für Buchse der Leiter-Höhen-250~500mm innerhalb 15mm

Standard:
Schwachstromschalt- und steuergeräte Iecs 60947-1 ‚– Teil 1: Klausel 8.2.4.3, Abbildung 1 der allgemeinen Regeln‘

Standardbeschreibung:

Der Test soll mit passendem Testgerät durchgeführt werden. Die spezifizierte Anzahl von Leitern wird an den Anschluss angeschlossen. Die Länge der Testleiter sollte 75 Millimeter als die Höhe H länger sein, die in Tabelle 5. spezifiziert wird. Die Feststellschrauben werden mit einem Drehmoment in Übereinstimmung mit Tabelle 4 oder mit dem Drehmoment festgezogen, das vom Hersteller spezifiziert wird. Das geprüfte Gerät wird wie in Abbildung 1. gezeigt gesichert

Jeder Leiter wird Kreisbewegungen entsprechend dem folgenden Verfahren unterworfen:

Das Ende des Leiters in Versuch wird durch eine passende Größenbuchse in einer Platte geführt, die auf einer Höhe H unterhalb des Ausrüstungsanschlusses in Position gebracht wird, wie in Tabelle 5. gegeben. Die anderen Leiter werden verbogen, um das Ergebnis des Tests zu beeinflussen. Die Buchse wird in die horizontale Platte in Position gebracht, die mit dem Leiter konzentrisch ist. Die Buchse wird bewegt, damit seine Mittellinie einen Kreis von 75 Millimeter-Durchmesser über seine Mitte in der Horizontalebene bei 1 0 U-/min± 2 U/min beschreibt. Der Abstand zwischen dem Mund des Anschlusses und der Oberfläche der Buchse ist innerhalb 1 5 Millimeters der Höhe H in Tabelle 5. Die Buchse soll geschmiert werden, um das Binden, das Verdrehen oder Rotation des Isolierleiters zu verhindern. Eine Masse, wie in Tabelle 5 spezifiziert soll vom Ende des Leiters verschoben werden. Der Test besteht aus 135 ununterbrochenen Umdrehungen.

Während des Tests rutscht der Leiter weder aus dem Anschluss noch dem Bruch nahe der Spanneinheit heraus.

Anwendung:
Es wird für das Beurteilen verwendet, ob der Entwurf und die Struktur des Feststellschraubeanschlusses mit der Anforderung nicht des Überschadens des Drahtes entsprechend ist. Außerdem wird es auch verwendet, um zu überprüfen, ob der Feststellschraubeanschluß den Druck während des Prozesses der normalen Verwendung tragen kann.


Parameter:

Gewichtslistentabelle:

Gewichtszusammenstellungstabelle:
