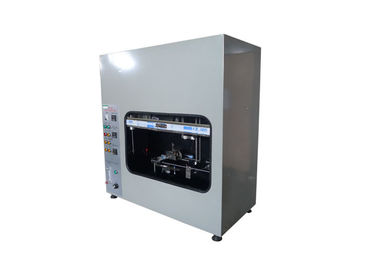

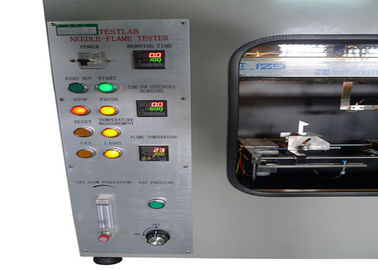

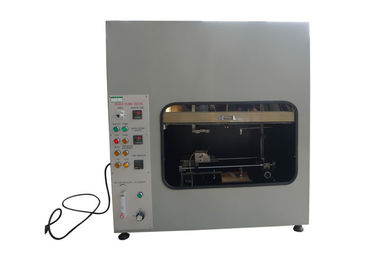

Ф0.9mm IEC60695-11-5 Iec-Testgerät-Nadel-Flammen-Prüfeinrichtung

Flammen-Prüfeinrichtung der Nadel-IEC60695-11-5

Produktinformation:

Die Nadel-Flammen-Prüfvorrichtung besteht aus einem Nadel-förmigen Brenner Ф0.9mm, dem Neigungen mit dem Engel von 45°and ihn mit Butangas versehen. Die Feuergefahr der Ausrüstung, wenn es flammule innerhalb der Ausrüstung gibt, die wegen der Störung verursachte, wird vorbei festgesetzt, ob das Exemplar angezündet werden kann oder die Verbrennungszeit und -länge. Diese Prüfvorrichtung passt sich an die Standardanforderung von IEC60695-11-5, IEC60335-1 an.

Die Nadel-Flammen-Prüfvorrichtung ist für die Forschung, Produktions- und QualitätsVersuchsabteilung der lichttechnischer Ausrüstung, Schwachstromapparat, Haushaltsgerät, Werkzeugmaschinenelektrogerät, elektrische Maschine, Elektrowerkzeug, elektronisches Instrument, elektrotechnisches Instrument, elektrisches Verbindungsstück, elektrische und elektronische Ausrüstung und andere Komponenten passend. Es ist auch für Isoliermaterial passend und führt Plastik oder andere feste Verbrennungsmaterialindustrie aus.

Vorbildliche Spezifikation und technische Parameter (optional für Touch Screen NF-2):

Schließt ein:

 Ein weiße Kiefern-Test-Brett und fünf Blätter Seidenpapier
 Ein Flammenhöhenmessgerät
 Verbrauchsmaterialien:
 White Pine-Test-Brett und Seidenpapier
 Thermoelement-Art K und Kupferblock

Bereich:

Dieses Teil Iec 60695 spezifiziert einen Nadelflammentest, um den Effekt einer kleinen Flamme zu simulieren, die möglicherweise aus Störungen resultiert, um durch eine Simulationstechnik die Feuergefahr festzusetzen.

Es ist auf elektrotechnische Ausrüstung, seine Unterbaugruppen und Komponenten und auf feste elektrische Isoliermaterialien oder andere brennbare Materialien anwendbar.

Ein der Verantwortung eines Fachausschusses ist, wohin anwendbar, grundlegende Sicherheitsveröffentlichungen in der Vorbereitung seiner Veröffentlichungen auszunutzen.

Allgemeine Beschreibung des Tests:

Der Test wird durchgeführt, um zu bestimmen, dass, unter herausgeforderten Bedingungen, die Testflamme nicht Zündung von Teilen verursacht oder dass ein brennbares Teil, das durch die Testflamme angezündet wird, eine begrenzte Dauer des Brennens oder einen begrenzten Umfang eines Brennens, ohne Flugfeuer durch die Flammen oder Burning- oder Glühenpartikel hat, die vom Probestück fallen.

Dieser Test bestimmt die Effekte auf das Probestück einer kleinen Flamme wie sich ergibt möglicherweise aus anderen angezündeten Komponenten und die relevante Produktbeschreibung spezifiziert die Dauer der Flammenanwendung und die Kriterien für Annahme.

Beschreibung der Prüfeinrichtung

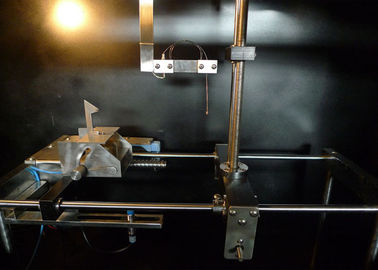

Brenner:

Der Brenner, zum der Testflamme zu produzieren besteht aus einem Rohr mindestens 35 Millimeter lang mit einer Bohrung von 0.5mm±0.1mm und einem Außendurchmesser, der nicht 0.9mm übersteigt.

Der Brenner wird mit dem Butan- oder Propangas geliefert, das eine Reinheit von 95% mindestens hat. Es gibt keine Luft, die zum Brennerrohr zugelassen wird.

Flamme:

Mit der Achse des Brenners in der vertikalen Position, wird die Gasversorgung justiert, damit die Länge der Flamme 12 mm±1 Millimeter ist, wenn Sie in überwundenem Licht gegen einen dunklen Hintergrund angesehen werden (sehen Sie Zahl 1a). Die Flamme wird unter Verwendung des Apparates und des Verfahrens bestätigt, die im Anhang A. einzeln aufgeführt werden. Die Testzeit, damit die Temperatur von 100℃±5℃ zu 700℃±3℃ ist 23.5s±1.0s sich erhöht.
