Elektrische Iec-Testgerät-Auswirkungs-Haltbarkeit für Hammer IEC6074-2-6

Elektrische Iec-Testgerät-Auswirkungs-Haltbarkeit für Hammer IEC6074-2-6



Produktinformation:
Auswirkungshaltbarkeits-Testsystem für Hammer ist für den Haltbarkeitstest des Elektrowerkzeugs unter 3KW passend. Diese Prüfvorrichtung erfüllt die Bedingung von IEC6074-2-6: Standard 2003. Es ist das ideale Testgerät für Berufsprüforganisationen und Elektrowerkzeughersteller.
Der lebentest- und -haltbarkeitsprüfstand des elektrischen Hammers Nullastist entsprechend der Standardanforderung IEC6074-2-6, Abbildung 103, ladender elektrischer Hammer, oder elektrische Bohrmaschine, es Aussetzbetrieb zu machen, prüfen elektrischen Hammer oder elektrische Bohrmaschine, ob aufzutreten ist möglich, nicht der Norm entsprechende Anforderungen der elektrischen und mechanischen Gefahren im normalen Gebrauch.

Messgrundlage und Struktur:
Betrieb ohne Laststest: Bohrhämmer mit „Modus des Bohrgeräts nur“ werden am Nulllast mit dem Auswirkungsmechanismus betrieben, der für 12 h an einer Spannung gelöst wird, die bis 1,1 mal die Nennspannung gleich ist, und dann für 12 h an einer Spannung, die 0,9 Zeitnennspannung gleich ist.
Jeder Schaltzyklus enthält einen "ON"-Zeitraum von 100 s und einen "OFF"-Zeitraum von 20 s, die "OFF"-Zeiträume, die in der spezifizierten Betriebszeit umfasst werden.
Während des Tests wird das Werkzeug in drei verschiedene Positionen, die Betriebszeit, an jeder Spannung gelegt und ist ungefähr 4 h für jede Position.
Anmerkung; Die Meinungsänderung wird vorgenommen, um anormale Ansammlung des Kohlenstoffstaubes in jedem bestimmten Platz zu verhindern. Beispiele für die drei Positionen sind horizontal vertikal hoch, und vertikal unten.

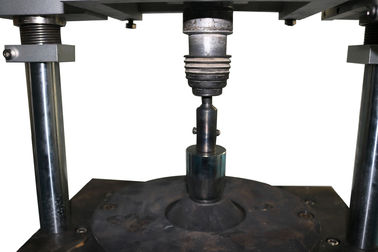

Alle Hämmer, einschließlich Hämmer mit Modus des Bohrgeräts nur, werden vertikal in eine Prüfeinrichtung wie in Abbildung 103 gezeigt angebracht und werden an der Nennspannung oder am Mittelwert des Nennspannungsbereichs, für vier Zeiträume von 6 h jedes, der Abstand zwischen diesen Zeiträumen betrieben, die mindestens 30 Min. sind.
Während dieser Tests werden Hämmer stoßweise, jeder Zyklus betrieben, der einen Zeitraum von der Operation von 30 s und eine Ruhezeit von 90 s enthält, während deren die Werkzeugüberreste ausschalteten.
Während der Tests wird eine axiale Kraft, zum der stabilen Operation des Auswirkungsmechanismus sicherzustellen auf den Hammer durch ein elastisches Medium zugetroffen.
Wenn der Temperaturanstieg irgendeines Teils des Werkzeugs den Temperaturanstieg übersteigt, der während des Tests von 12,1 bestimmt wird, sind das Zwangsabkühlen oder die Ruhezeiten, die Ruhezeiten angewandt, die von der spezifizierten Betriebszeit ausgeschlossen werden.
Während dieser Tests funktionieren Überlastschutzgeräte nicht.
Das Werkzeug ist an und mittels eines Schalters anders als inkorporiert im Werkzeug ausgeschaltet möglicherweise.
Während dieser Tests wird Ersatz der Kohlebürsten erlaubt, und das Werkzeug wird wie im normalen Gebrauch geölt und eingefettet.
Wenn der Auswirkungsmechanismus mechanisch während des Tests ausfällt, ohne ein zugängliches Teil zu veranlassen, Live zu werden, wird er durch ein Neues ersetzt möglicherweise.

Struktur:

Diese Ausrüstung wird aus drei Teilen, dem elektrischen Schaltschrank, dem Lastskasten und dem mechanischen Gerät verfasst.
1. schließt elektrischer Schaltschrank MITSUBISHI PLC, 7 Zoll-Touch Screen und Bedienfeld mit ein;
2. schließt Lastskasten justierbare Spannung 0-250V, mit Spannung, gegenwärtige Anzeige ein.

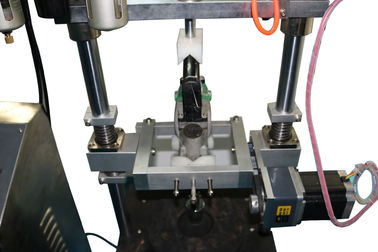

3. umfasst mechanisches Gerät wie in Abbildung 103 gezeigt, 90kg, 180kg, Stahlbasis 270kg, einschließlich den Durchschlag, die Übergangsplatte und die Befestigung.




Technische Parameter:

• Stromversorgung: 120V/60Hz.
• Steuerung: MITSUBISHI PLC-Steuerung, 7-Zoll-Farbtouch Screen Steuerung.
• Testzeit: Touch Screen kann eingestellt werden.
• Prüfzyklus: 0-999999 kann Zeit eingestellt werden.
• Kombinationsmodus: Elektrischer Schaltschrank + mechanisches Gerät.
• Mechanisches Gerät wie in dem Abbildung 103 gezeigt, 90, 180, 270, 360 Kilogramm der Stahlbasis, einschließlich den Durchschlag, die Übergangsplatte und die Befestigung enthalten.
• Größe: L1000*W800*H1600mm, über 200kg
